W系列

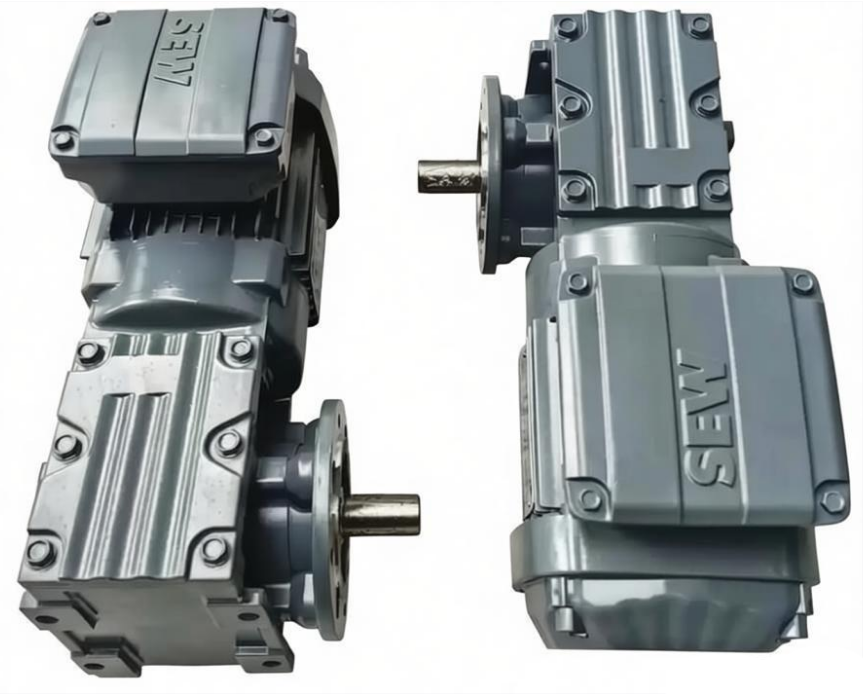

       SPIROPLAN®减速电机是由坚固的SPIROPLAN®齿轮传动组成的直交轴减速电机。与斜齿轮-蜗轮蜗杆减速机有三个主要区别：钢对钢传动，特殊齿面啮合和铸铝箱体。这些特性使得SPIROPLAN®减速电机无磨损，低噪音，重量轻。紧凑的结构设计和铸铝箱体，使SPIROPLAN®减速电机适用于对安装空间和重量有限制的驱动方案。无磨损的传动和终身润滑使减速机可以长期免维护运行。由于润滑与安装位置无关，SPIROPLAN®减速电机可在任何安装位置安装而不改变加油量（M4安装的W..37和W..47除外）。由于两个底脚面的安装孔间距相同，以及输出轴中心到两个底脚面的中心高相同，因此可以提供多种安装位置。

可以提供以下规格的减速机
底脚安装或法兰安装
       B5或B14法兰安装
       实心轴或空心轴

技术数据
项目 减速机速比 多级减速器速比 输出扭矩 电机功率范围
单位 [i] [i] [Nm] [kW]
数据 3.20 to 75.00 48 to 4815 12 to 180 0.09 to 5.5

SPIROPLAN®直交轴减速机型号

 规格  10    20     30    37     47  安装方式
1 W..  W10   W20   W30    W37    W47 底脚安装
2 WF.. WF10  WF20   WF30  WF37  WF47 法兰安装
3 WAF..WAF10 WAF20 WAF30  WAF37 WAF47 法兰/空心轴/单键
4 WA.. WA10   WA20  WA30  WA37  WA47 空心轴/单键
5 WA..B - - -             WA37B WA47B   底脚/空心轴/单键
6 WH..B - - ------------- WH37B WH47B 底脚/空心轴/锁紧盘
7 WHF.. - - ------------- WHF37 WHF47 法兰/空心轴/锁紧盘
8 WH.. - - -              WH37  WH47 空心轴/锁紧盘
9 WT.. - - -              WT37  WT47 空心轴/TorLoC空心轴
